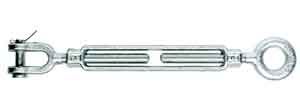

Jaw & Eye Drop Forged Turnbuckles
|
Turnbuckles Meet Performance Requirements of
ASTM Specification F1145-92 Type 1 Grade 1 (Supercedes FF-T-791B) Available with hot galvanized or self-colored finish. |
|
| To ascertain extended length add amount of take-up to length in closed position. Eye, Jaw and Hook fittings are heat treated. |
|
JAW DIMENSIONS - STRENGTH
|
EYE DIMENSIONS
Jaw and Eye WLL |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
* At parting line: includes 7° draft. **Hole size. † Loads are based on a safety factor of 5 to 1. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Diameter
& Take-up |
Closed
Length |
Part Number
|
|---|---|---|
|
Galvanized
|
||
|
1/4" x 4"
|
8-1/4"
|
02605 5
|
|
5/16" x 4-1/2"
|
9-1/8"
|
02610 9
|
|
3/8" x 6"
|
11-1/2"
|
02615 4
|
|
1/2" x 2"
|
8-3/4"
|
02620 8
|
|
1/2" x 6"
|
13-1/4"
|
02623 9
|
|
1/2" x 9"
|
16-1/4"
|
02626 0
|
|
1/2" x 12"
|
19-1/4"
|
02629 1
|
|
5/8" x 6"
|
14-5/8"
|
02634 5
|
|
5/8" x 9"
|
17-7/8"
|
02637 6
|
|
5/8" x 12"
|
21-1/8"
|
02640 6
|
|
5/8" x 18"
|
27-1/8"
|
02643 7
|
|
3/4" x 6"
|
15-5/8"
|
02648 2
|
|
3/4" x 9"
|
18-3/4"
|
02651 2
|
|
3/4" x 12"
|
22"
|
02654 3
|
|
3/4" x 18"
|
28"
|
02657 4
|
|
7/8" x 6"
|
19"
|
02662 8
|
|
7/8" x 12"
|
23-1/2"
|
02665 9
|
|
7/8" x 18"
|
29-1/2"
|
02668 0
|
|
1" x 6"
|
19-1/8"
|
02673 4
|
|
1" x 12"
|
25-1/4"
|
02676 5
|
|
1" x 18"
|
31-1/4"
|
02679 6
|
